百級無塵室FFU布置規范的詳細說明

百級無塵室中，高效空氣過濾器單元（FFU）的布置是確保空氣質量穩定性的關鍵環節。以下是對百級無塵室FFU布置規范的詳細說明：

百級無塵室FFU布置規范的詳細說明，百級無塵室中，高效空氣過濾器單元（FFU）的布置是確?？諝赓|量穩定性的關鍵環節。FFU的潔凈等級必須與無塵室的要求相匹配，百級無塵室應選用H14級別的FFU。FFU的尺寸應根據無塵室的空間大小和布局來決定，數量應足以滿足無塵室的氣流要求。FFU應均勻分布在無塵室的天花板上，以確保氣流均勻覆蓋整個區域。FFU的布置應考慮到緊急情況下的應對措施，如應急電源的接入點。百級無塵室FFU的布置是一項技術性很強的工程，必須嚴格按照規范進行。

一、FFU的選擇與規格

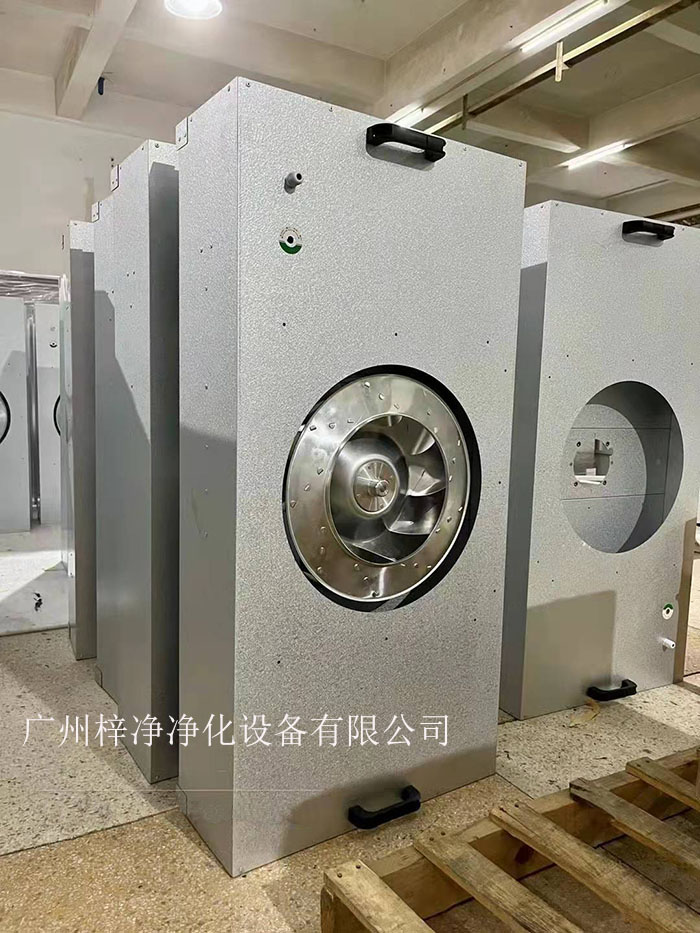

符合等級要求：FFU的潔凈等級必須與無塵室的要求相匹配，百級無塵室應選用H14高效空氣過濾器級別的FFU。

風速穩定性：FFU的風速應穩定，以確保室內氣流分布均勻。

尺寸與數量：FFU的尺寸應根據無塵室的空間大小和布局來決定，數量應足以滿足無塵室的氣流要求。

二、FFU的布置原則

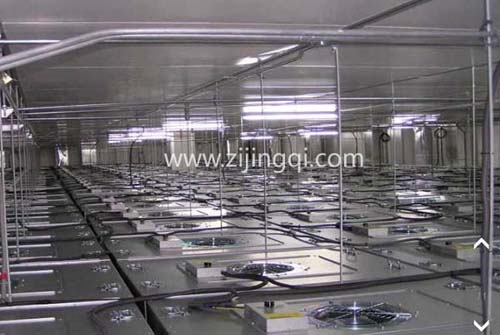

均勻分布：FFU應均勻分布在無塵室的天花板上，以確保氣流均勻覆蓋整個區域。

氣流方向：FFU的氣流方向應垂直向下，以防止交叉污染。

邊緣與角落：FFU在布置時，應特別注意角落和邊緣區域的氣流分布，確保無盲區。

三、FFU的安裝要求

安裝高度：FFU的安裝高度一般應保持在距地面2米至2.5米之間，以便于維護和操作。

支架穩固：FFU的支架應穩固可靠，能夠承受FFU的重量和運行時的氣流壓力。

連接管道：FFU的連接管道應采用高潔凈度材料，如不銹鋼，并確保密封良好，防止污染。

四、FFU的布置注意事項

避免阻擋：FFU的布置應避免對人員流動和實驗設備造成阻礙。

預留空間：在FFU的周圍應預留足夠的空間，以便于日常維護和緊急情況下的人員疏散。

應急設計：FFU的布置應考慮到緊急情況下的應對措施，如應急電源的接入點。

五、FFU的日常維護

清潔維護：定期對FFU進行清潔和維護，確保其過濾效果。

狀態監測：使用在線監測系統對FFU的運行狀態進行實時監控，及時發現并解決問題。

六、FFU布置圖的制作

詳細標注：FFU布置圖應詳細標注FFU的位置、尺寸、氣流方向等信息。

可讀性：布置圖應清晰易懂，方便工作人員查閱和使用。

總結

百級無塵室FFU的布置是一項技術性很強的工程，必須嚴格按照規范進行。FFU正確的布置不僅能夠確保無塵室的環境質量，還能延長FFU的使用壽命，降低維護成本。因此，在布置FFU時，應充分考慮各種因素，確保無塵室運行的高效和安全。
